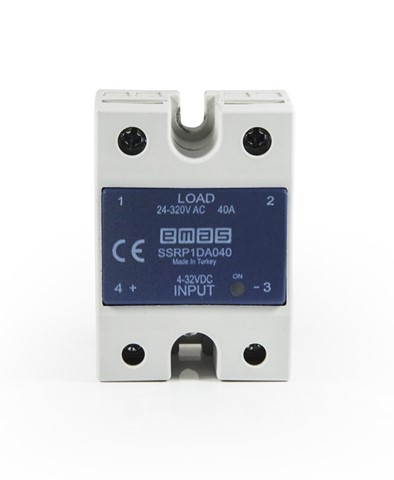

Serie SSR Con terminal 24-320V 40A Relé de Estado Sólido Peso (Neto) (Gr)95gr
Tipo de conexiónCon terminal
Voltaje de funcionamiento24-320V
ProductoRelé de estado sólido
Corriente (es decir) 40A
Temperatura de funcionamiento-25 / +70 °C (sin condensación ni glaseado)
Temperatura de almacenamiento-30 / +100 °C (sin condensación ni glaseado)
Grado de protecciónIP20
Tornillo TorquePara línea de control; 1,2 Nm para línea de carga; 2,2 Nm
Sección de cable para terminal de entrada 1,5 mm²
Sección de cable para terminal de carga6mm²
IndicadorLED
mín. Carga actual160mA
Voltaje de control 4-32V CC
mín. Voltaje de encendido4V DC
mín. Voltaje de apagado3.0V DC
Voltaje de aislamiento (entre entrada y salida) 2500 Vrms
mín. Corriente de entrada5mA
máx. Corriente de salida 15 mA
máx. Corriente de carga (RMS) (AC51) 40A
Voltaje de carga (RMS) 24-320 VCA
Frecuencia de carga50-60Hz
Corriente transitoria no repetitiva F=50Hz, t=10ms, Tj=25°C400A
Caída máxima de voltaje 1.55V
Para fusible I²t (para un período máx. de 0,5 Tj=25 °C) 1000 A²seg
