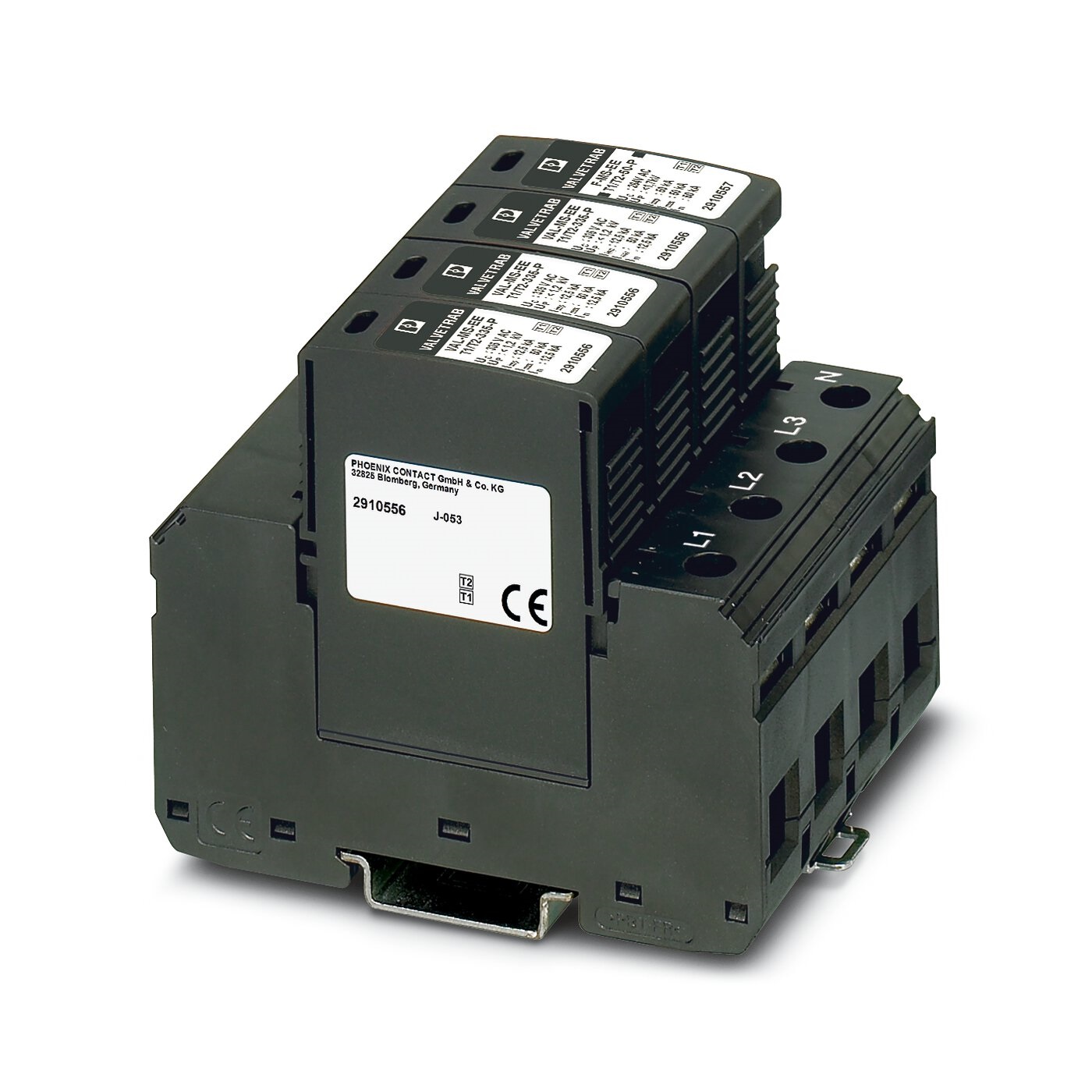

Descargador universal de rayos/sobretensiones enchufable basado en varistor para redes de alimentación trifásicas con N y PE separados (sistema de 5 conductores: L1, L2, L3, N, PE), para niveles de protección contra rayos III y IV

Modo de protección L-N
L-PE
N-PE
Dirección de acción 3L-N & N-PE
Tensión nominal UN 240/415 V CA (TN-S)
240/415 V CA (TT)
Frecuencia nominal fN 50 Hz (60 Hz)
Tensión máxima de funcionamiento continuo UC (L-N) 335 V CA
Tensión máxima de funcionamiento continuo UC (L-PE) 335 V CA
Tensión máxima de funcionamiento continuo UC (N-PE) 264 V AC
Corriente nominal de carga IL 80 A
Corriente residual IPE ≤ 5 µA
Consumo de energía en espera PC ≤ 810 mVA
Corriente nominal de descarga In (8/20) µs (L-N) 12,5 kA
Corriente nominal de descarga In (8/20) µs (L-PE) 12,5 kA
Corriente nominal de descarga In (8/20) µs (N-PE) 50 kA
Corriente máxima de descarga Imax (8/20) µs 50 kA
Impulso de corriente de descarga (10/350) µs (L-N), carga 6,25 As
Corriente de descarga de impulso (10/350) µs (L-N), energía específica 39 kJ/Ω
Corriente de descarga de impulso (10/350) µs (L-N), valor de corriente pico Iimp 12,5 kA
Impulso de corriente de descarga (10/350) µs (L-PE), carga 6,25 As
Corriente de descarga de impulso (10/350) µs (L-PE), energía específica 39 kJ/Ω
Corriente de descarga de impulso (10/350) µs (L-PE), valor de corriente pico Iimp 12,5 kA
Impulso de corriente de descarga (10/350) µs (N-PE), carga 25 As
Corriente de descarga de impulso (10/350) µs (N-PE), energía específica 625 kJ/Ω
Corriente de descarga de impulso (10/350) µs (N-PE), valor de corriente pico Iimp 50 kA
Corriente de descarga total Itotal (8/20) µs 50 kA
Corriente de descarga total Itotal (10/350) µs 50 kA
Siga la clasificación de interrupción de corriente Ifi (N-PE) 100 A
Clasificación de corriente de cortocircuito ISCCR 25 kA
Nivel de protección de tensión Up (L-N) ≤ 1,2 kV
≤ 1,6 kV (30 kA - 8/20 µs)
Nivel de protección de tensión Up (L-PE) ≤ 2 kV
Nivel de protección de tensión Up (N-PE) ≤ 1,7 kV
Tensión residual Ures (L-N) ≤ 1,2 kV (en In)
≤ 1,1 kV (hasta 10 kA)
≤ 1 kV (hasta 5 kA)
≤ 0,9 kV (hasta 3 kA)
Tensión residual Ures (L-PE) ≤ 2 kV (en In)
≤ 1,5 kV (hasta 10 kA)
≤ 1,2 kV (hasta 5 kA)
≤ 1,1 kV (hasta 3 kA)
Tensión residual Ures (N-PE) ≤ 0,6 kV (en In)
≤ 0,5 kV (hasta 10 kA)
≤ 0,5 kV (hasta 5 kA)
≤ 0,4 kV (hasta 3 kA)
Comportamiento TOV en UT (L-N) 415 V AC (5 s / modo soportado)
457 V CA (120 min / modo de falla segura)
Comportamiento TOV en UT (N-PE) 1200 V CA (200 ms / modo soportado)
Tiempo de respuesta tA (L-N) ≤ 25 ns
Tiempo de respuesta tA (L-PE) ≤ 100 ns
Tiempo de respuesta tA (N-PE) ≤ 100 ns
máx. fusible previo con cableado pasante tipo V 80 A (gG - 16 mm²)
máx. fusible de respaldo con cableado derivado 160 A (gG)
